Полностью компьютерезированный завод по производству катионной битумной эмульсии
MASSENZA модель “Embac 4000x2AA-SK TS”.
Годовая мощность по эмульсии – 15.000,00 тонн.
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
«А» “Embac 4000x2AA-SK TS” – полностью автоматизированный завод для производства всех видов дорожных битумных эмульсий с программным управлением производительностью до 15 т/ч при 60% концентрации эмульсии:
• N°2 водных дозирующих бака по 4000л каждый с системой обогрева со специальным покрытием, крышками с системой вытяжки, двухстворчатым клапаном (дросселем) и инспекционным окном
• №2 мотор-редукторные мешалки с независимым приводом для распределения эмульгатора в водной фазе
• №2 индикатора уровней
• коллоидная мельница MASSENZA с микрометрической системой регулировки зазора ротор-статор для управления тонкостью помола битумных флокул, приводимая электродвигателем мощностью 37 кВт
• насос водной фазы переменной производительности, управляемый инвертором, для питания коллоидной мельницы с высокоточным расходомером для контроля и автоматического поддержания заданного расхода водной фазы
• насос-дозатор питания коллоидной мельницы битумом
• фильтр очистки вяжущего на битумной линии со сменным элементом
• насосы соляной кислоты и эмульгатора с трубопроводами для загрузки и разгрузки дозаторов
«В» Теплообменник высокотемпературный производительстью 300000 кКал/ч позволяющий поднять температуру воды с 10 до 400С при расходе 10000 л/ч; при обогреве диатермическим маслом, его рекомендуемый расход должен составлять не менее 30000 л/ч
«С» Два насос-дозатора для флюкса (разжижителя-пластификатора) и адгезионной присадки питающихся из внешних источников и подающихся в битумный насос установки согласно расходам заданным рецептурой
«D» Статомиксер горизонтального типа для приготовления и выдачи смеси: битума, пластификатора и адгезионной присадки
«Е» Электрическая система:
-
главная панель управления размером 800х1200х300 согласно европейского стандарта CEI EN 60439-1
-
силовой привод, 3 фазы 400 вольт, 50 герц
-
контроллируемые нагрузки:
3.1 |
насос водной фазы с инвертером |
400 вольт, 3 кВт |
3.2 |
битумный насос |
400 вольт, 3 кВт |
3.3 |
мешалка танка «1» |
400 вольт, 1,5 кВт |
3.4 |
мешалка танка «2» |
400 вольт, 1,5 кВт |
3.5 |
насос соляной кислоты |
400 вольт, 0,75 кВт |
3.6 |
насос эмульгатора |
400 вольт, 0,75 кВт |
3.7 |
коллоидная мельница, звезда/треугольник старт |
400 вольт, 37 кВт |
3.8 |
моторизированный клапан управления температурой битума |
400 вольт, 0,5 кВт |
- входящие сигналы:
- микровыключатель позиции трехходового крана
- датчик температуры битума, РТ100
- датчик температуры водной фазы, РТ100
- микровыключатель выходного клапана готовой эмульсии
- электронный расходомер водной фазы
- аппаратура панели управления
6.Система автоматизации технологического процесса производства

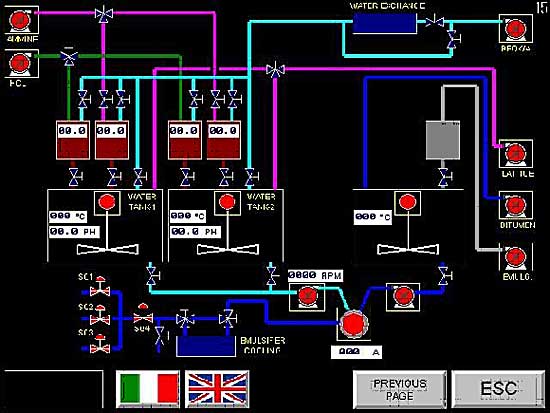

полная автоматизация технологического процесса без участия оператора с помощью программного обеспечения MASSENZA, промышленного компьютера PLC с «дисплейем прикосновения»
В этом случае установка оснащается:
А) счетчиком количества воды, поступающей в танки водной фазы из внешней линии с предварительной автоматической установкой количества и выбором танка, требующего заполнения; при достижении заданного уровня воды сигнал управления автоматически закрывает клапан входа или останавливает загрузочный насос
Б) специальными дозаторами кислоты и эмульгатора большей вместимости (40 л) с сенсорными датчиками, считывающими загружаемое количество кислоты и эмульгатора; после достижения заданных количеств питающие насосы автоматически останавливаются; дозаторы оснащаются 4 специальными пневматическими клапанами для их автоматического опорожнения в заданный программой танк водной фазы
В) двумя специальными пневматическими клапанами на водные емкости для подачи готовой водной фазы в коллоидную мельницу с управлением от главной панели
|
