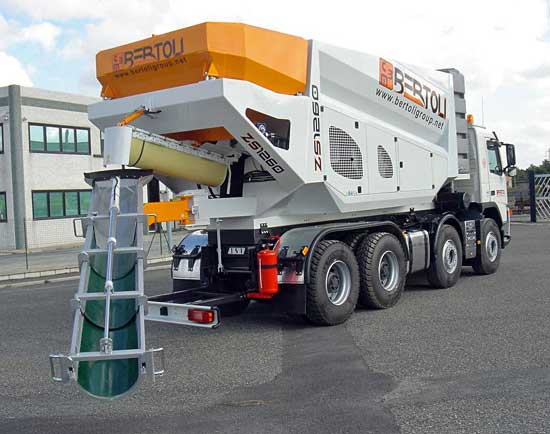

Мобильная автономная установка по производству бетона,
сухих смесей и холодных асфальтов ZS 1260
|
ZS 1260 – мобильная установка с гидравлическим приводом и автоматическим/ручным управлением предназначена для производства любых типов цементобетонных смесей до высокомарочных (до 500 кг цемента на 1 куб.м бетона), сухих цементобетонных смесей, строительных растворов, грав-эмульсионных смесей, холодных асфальтов, рисайклинг асфальтов
Главные достоинства машины:
- Производительность по бетону, сухим смесям, растворам – до 60 куб.м/час; по грав-эмульсии, рисайклинг-асфальту, холодному асфальту – до 45 тонн/час
- Возможность сверхбыстрого развертывания на площадке (без дополнительной подачи энергии)
- Мобильность, которая позволяет производить и разгружать готовый продукт во время движения; может легко перевозится либо быть смонтирована на раме четырехосного грузовика
- Повышение прочности бетона (до 30%) против любых других методов производства и транспортировки
- Современная весовая система дозирования цемента и весовой контроль расхода минеральной части
- Высокое центральное расположение мешалки
- Волюметрический водяной насос с регулируемым расходом
- Возможность производства различных типов смесей от одной загрузки материалами
- Удобная загрузка материалами
- Низкий центр тяжести
- Экономия энергии (только 52 л.с.)
- Низкий расход воды на промывку (всего 50 л), которая производится самой машиной
- Бортовая загрузка минеральной части – 12 куб. м
- Установка является полностью автономной, так как оборудована собственным дизельным двигателем и гидронасосами (для всех основных функций).
Краткое описание базовой модели:
- несущая рама с бункером минеральной части объемом 12 куб. м изготовленным из FE360, полностью отпескоструенным и окрашеным RAL standard 7031; две инспекционные двери по сторонам; загрузочная ширина бункера 4300 мм
- комплект 24В вибраторов с управлением от контрольной панели (ручной/автоматический режимы)
- люки доступа ко всем важным элементам (двигатель, гидравлический контур, электронное управление, водяной насос)
- дизельный двигатель PERKINS с автоматическим акселератором, рабочий объем 2000 см. куб., мощность 52 л.с. при 3000 об./мин., максимальный крутящий момент 143 Нм при 1800 об./мин., “silent pack” – уровень шума 75 Дцб
- главный гидронасос привода шнеков (сборного и взвешивающего), водяного насоса и транспортера; производительность гидронасоса автоматически меняется в зависимости от нагрузки
- обслуживающий насос с рычагами управления используемый при выгрузке готового продукта
- гидронасос постоянной производительности привода мешалки и опционального оборудования
- масляный бак объемом 230 л с 3 дозирующими клапанами
- система очистки из 2 фильтров (1 непосредственно на баке, 2 на главном насосе)
- теплообменник с термостатом и электрическим вентилятором для автоматического поддержания рабочей температуры в гидросистеме
- распределитель для транспортера минеральной части, шнека цемента и водяного насоса
- волюметрический водяной насос с регулируемым расходом в пределах 30 – 150 л/мин.
- система полиуретановых водяных танков – 3 х 1000 л с селектором выбора; пункт загрузки от внешнего источника
- ручная удочка для промывки со шлангом длиной 5 м, ручным клапаном и бронзовой форсункой
- невозвратный клапан для загрузки танков
- группа распыления воды – расположена в мешалке и имеет 3 форсунки для равномерного распыления
- силос цемента изготовленный из FE360 объемом 3,2 куб. м в комплекте с извлекающим шнеком диаметром 120 мм; точки автоматической смазки; редуктор с тахометром, приводящийся в действие главым гидронасосом; регулируемая дозировка в пределах 50 – 350 кг/мин.
- комплект вибраторов 24В с управлением от контрольной панели (ручной/автоматичекий режимы)
- весовые головки – комплект 4 весовых головок для прецизионного дозирования цемента (кроме этого постоянно известно количество цемента в силосе)
- гидравлический клапан на выходе цемента
- ленточный траспортер минеральной части – ширина 600 мм, роликовые опоры по всей длине, ведущий ролик с гидроприодом и сенсором оборотов, сенсор потери в весе минеральной части, производительность в пределах 0,2 – 1,0 куб. м/мин.; система дозирования волюметрическая с весовым контролем
- мешалка – лопастная, длина 1600 мм, диаметр 320 мм, шаг лопастей 270 мм, изготовлена из стали устойчивой к коррозии, привод от гидромотора
- рычаг мгновенной блокировки/разблокировки мешалки для целей очистки или обслуживания
- разгрузочный желоб имеет механические удлинители, систему гидравлической регулировки наклона и может вручную вращаться в горизонтальной плоскости
- система центральной смазки позволяет содержать подшипники смазанными, период смазывания устанавливаются с контрольной панели
- дистанционное управление активируется с главной контрольной панели и затем дублирует ее основные функции, радиус работы до 50 м, зарядное устройство 24В, две зарядные батареи
- операционная панель – 5,7” дисплей прикосновения из усиленного полиуретана с водозащитой оборудован быстроразъемными соединениями
|
Технические характеристики:
Максимальная производительность |
60 куб. м |
Рабочая температура окружающей среды |
+5 - +400С |
Максимальная скорость грузовика с разгрузочным желобом в рабочем положении |
0,2 м/с |
Рабочие емкости |
Водяной бак |
3,0 куб.м |
Бункер для цемента |
3,2 куб.м |
Бункер инертного материала |
12,0 куб.м |
Размеры и веса |
Максимальная высота от уровня суппортов |
2630 мм |
Ширина |
2450 мм |
Длина |
7650 мм |
Общий вес порожней установки |
5500 кг |
Телескопический разгрузочный конвейер (опция) |
Максимальный вертикальный подъем |
150 |
Двигатель |
PERKINS рабочим объемом 2000 см.куб. |
52 л.с./3000 об.мин |
Характеристики контрольной панели |
“TOUCH SCREEN” дисплей, 5,7” |
Меню с 10 установками |
Дисплей нормы, последнего цикла, сброса параметров бетона |
Дисплей нормы, последнего цикла, сброса параметров воды |
Автоматический/ручной режимы |
Установка запоздания/остановка основных элементов (автоматический режим) |
Установка производительности каждого элемента |
Включение/отключение звуковой сигнализации |
Кнопка автоматического взешивания |
Кнопка автоматической очистки |
Кнопка предварительной установки |
Счетчик моточасов |
ОПЦИОНАЛЬНОЕ ОБОРУДОВАНИЕ:
-
телескопический разгрузочный желоб из карбонитовой стали с вулколановым покрытием; телескопически регулируется в пределах 1600 – 4000 мм; в горизонтальной плоскости вращается вручную, удлинение и наклон регулируются при помощи гидравлики с выносного пульта или непосредственно клапанами
-
разгрузочный ленточный транспортер конечного продукта – ширина ленты 400 мм, телескопически регулируемая длина в пределах 2300 – 3300 мм, приемный и выгрузочный желобы, скребки для самоочистки, поворот/наклон/изменение длины регулируются при помощи гидравлики вручную или с контрольной панели, гидропривод от гидромотора мешалки
-
эмульсионный комплект - регулируемый обогреваемый насос для эмульсии с гидромотором, системой магнитного измерения расхода и гидравлическим насосом – вспомогательный электромагнитный клапан, расход эмульсии в пределах 15 – 40 л/мин., счетчик оборотов насоса, бак на 500 л
-
комплект для добавок - насос с электродвигателем 12В, дополнительная панель для регулировки производительности, производительность в пределах 10-50 л/ч, бак на 30 л с подрамником, трубопроводами, секционными клапанами, система впрыска в линию подачи воды
-
крышка инертного материала
-
система быстрой блокировки/разблокировки мешалки для обслуживания или очистки
-
съемные подмостки для стационарных работ
-
установка на шасси Заказчика
-
оборудование для съемной (контейнерной) версии
-
фильтр цемента – сеточная корзина с размерами ячеек 20 х 20 мм устанавливаемая в цементный силос на вход
-
ящик для инструмента – пластиковый контейнер на левой стороне машины
|
|
