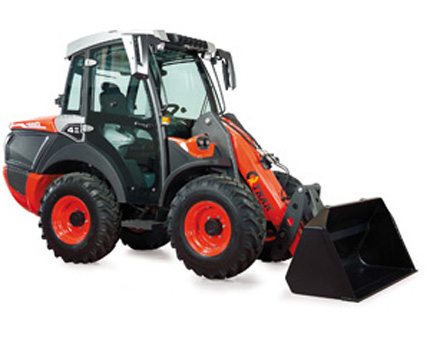

Современные фронтальные погрузчики
СЕРИЯ 1500
 |
 |
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
• все колеса управляемые
• монолитная прочная рама
• идеальное соотношение масса/мощность
• отличная обзорность
• двери оператора с обеих сторон
• высокопроизводительная надежная гидравлика
• низкая общая высота
• высокая рабочая скорость
• объемный топливный бак
• «плавающая» стрела
• рабочее освещение
• пластина с автоматическим замком

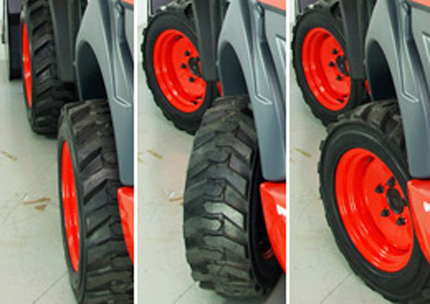

два типа управления:
1) все колеса поворачиваемые (противофаза)
2) «крабовидный» ход
• Широкий дверной проем для доступа на рабочее место, круговой обзор с места оператора

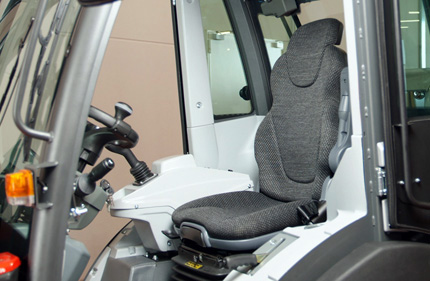

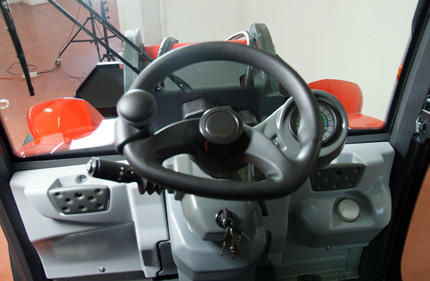

• Регулируемая рулевая колонка, эргономическое сиденье оператора с механической подвеской
• Мультифункциональный джойстик и клавиши управления функциями машины
• Интуитивное расположение контрольных органов
• Отличная устойчивость благодаря монолитной раме и низкому центру тяжести
• Удобный доступ к точкам обслуживания
• Вентилируемая и отапливаемая кабина

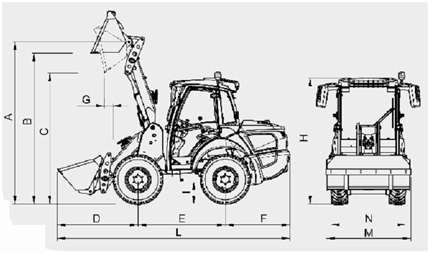

Поз.
Описание
мм
A
Точка опрокидывания ковша
3202
B
Высота по нижнему краю ковша
2982
C
Высота погрузки
2581
D
Передний свес
1593
E
Колесная база
1720
F
Задний свес
1275
G
167
H
Высота машины
2488
I
Дорожный просвет
425
L
Длина машины
4588
M
Ширина ковша
1665
N
Ширина машины (с шинами 10,5х18)
1470
Техничекие данные
Модель 1550
Объем ковша, м3
0,65/0,85
Масса, кг
3380
Двигатель
Производитель Yanmar /тип
4TNV88, 4 цилиндра
Мощность, л.с./кВт
49/36
Рабочий объем, см3
2190
Уровень эмиссии
97/68СЕ, Tier 3A
Трансмиссия
Привод
Гидростатическая с электронным контролем и режимами ECO/POWER
Скорость, км/ч
0-20
Оси
Мосты с редукторами
Блокировка дифференциала
50%
Тормоза
Гидростатические
Парковочный тормоз
Дисковые
Стандартные шины
10,5-18 12PR
Гидравлический контур
Управление
Все колеса управляемые
Режимы управления
Противофаза и «крабовидный» ход
Угол поворота, 0
38
Производительность, л/мин.
71
Давление, бар
240
Сапун и защитные клапана, шт
4
Геометрия и кинематика
Соединение, тип
Z, параллелограмм
Подъемное/опрокидывающее усилие, кН
28,5/28
Время подъема/опускания, сек.
4,2/3,1
Время опрокидывания, сек.
0,5
Макс. грузоподъемность (ковш/вилы), кг
2550/2200
Безопасная грузоподъемность (ковш/вилы), кг
2040/1527
Безопасная транспортная грузоподъемность (вилы), кг
1760
Глубина копания, мм
50
Рабочие емкости
Топливный бак, л
80
Бак гидромасла, л
85
Уровень шума
2000/14СЕ
Электросистема
Напряжение, вольт
12
Аккумулятор, Ач
100
Генератор, А
55
Мощность стартера, кВт
1,2
Опциональное оборудование:
артикул
описание
с882100
система кондиционирования
с882002
прицепное устройство
с882101
мощный гидронасос (100 л/мин.)
с882004
задний гидроразъем
